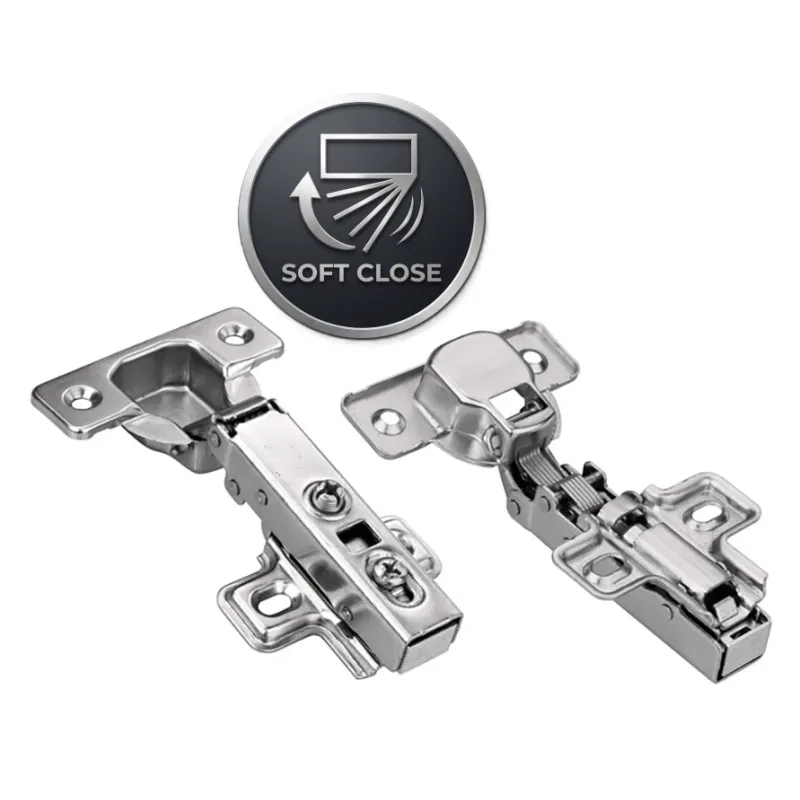

Scharnier aufschlagend CLIP mit Dämpfung

416877

Das hochwertige aufgesetzte Möbelscharnier CLIP mit integrierter Dämpfung ist für die Montage von Türen an Küchenschränken, Kommoden, Kleiderschränken und anderen Möbelstücken bestimmt.

Aufgesetzte Türen bedeuten, dass die Türen nach dem Schließen auf dem Möbelkorpus aufliegen und dessen Seitenwand überdecken. Dies ist eine der am häufigsten verwendeten Arten der Möbeltürmontage.

Das Scharnier ist mit einem gegossenen Hebel-CLIP-Mechanismus ausgestattet, der ein bequemes Aufklicken und Abnehmen des Scharniers von der Montageplatte ermöglicht. Die Montage sowie eine eventuelle Demontage der Türen sind daher schnell und einfach.

Integrierte leise Dämpfung

Das Scharnier verfügt über einen Stahlstoßdämpfer, der auch ein dynamischeres Schließen der Türen absorbieren kann. Beim Schließen werden die Türen sanft abgebremst und sorgen für ein sanftes und leises Schließen.

Der Dämpfungsmechanismus ist direkt im Scharnier integriert, sodass kein separater Dämpfer nachgekauft oder montiert werden muss.

Einfache Einstellung der Türen

Das Scharnier ist mit einer runden exzentrischen Einstellschraube mit großem Einstellbereich ausgestattet, die direkt in den Scharnierarm eingelassen ist.

Damit lässt sich ganz einfach der Abstand zwischen Möbelkorpus und Tür einstellen, um eine präzise und gleichmäßige Ausrichtung der Türen zu erreichen.

Haupteigenschaften

  • geeignet für aufgesetzte Möbeltüren
  • Türen überdecken nach dem Schließen die Seitenwand des Korpus
  • CLIP-System für einfache Montage und Demontage
  • gegossener Hebel-Clip-Mechanismus
  • integrierte leise Dämpfung
  • Stahlstoßdämpfer
  • dämpft auch dynamischeres Türschließen
  • exzentrische Schraube mit großem Einstellbereich
  • einfache Einstellung des Abstands zwischen Tür und Korpus
  • Montageplatte ist im Lieferumfang enthalten
  • geeignet für Küchenschränke, Kommoden, Kleiderschränke und weitere Möbel

Technische Daten

  • Scharnier-Typ: aufgesetzt
  • Montagesystem: CLIP – Aufklicken
  • Dämpfung: ja, integriert
  • Dämpfertyp: Stahl
  • Öffnungswinkel: 98°
  • Scharnierhöhe laut Zeichnung: 68 mm
  • Höhe der Montageplatte: 0 mm
  • Montageplatte: im Lieferumfang enthalten
  • Bohrabstand an der Scharnier-Tasse: 45 mm
  • Einstellung: über exzentrische Schraube

Auswahl der Montageplatte

Der Preis des Scharniers beinhaltet die Montageplatte. Je nach gewünschter Befestigungsart kann gewählt werden:

  • Platte für klassische Holzschrauben
  • Platte mit vorgemontierten Euroschrauben

Montage

Die Montageplatte wird am Korpus befestigt und das am Türblatt montierte Scharnier wird anschließend einfach mittels CLIP-Mechanismus auf die Platte aufgeklickt. Auf die gleiche Weise kann das Scharnier schnell von der Platte gelöst werden, ohne dass die gesamte Platte demontiert werden muss.

Das aufgesetzte CLIP-Scharnier mit Dämpfung bietet eine Kombination aus einfacher Montage, präziser Einstellung und komfortablem, leisem Türschließen.

Typ der Unterlegscheibe für Charniers
0,97 €
Preise inkl. MwSt. zzgl. Versandkosten i
Der geltend gemachte Mehrwertsteuersatz beträgt 20% in Österreich.
Menge

Bestelle es vor dem 10:00 von morgen Voraussichtlicher Liefertermin - 23.11.26 . 26.11.26 mit Österreichische Post
